聚氯乙烯（PVC）因其耐久性強(qiáng)、耐候性優(yōu)異且性價(jià)比高的特點(diǎn)，成為戶外制品領(lǐng)域的理想材料選擇。為獲得最佳防護(hù)效果，建議采用環(huán)氧樹脂中間涂層搭配液態(tài)PVC面漆的組合方案。若需強(qiáng)化抗紫外線性能，可采用納米技術(shù)涂層或硬質(zhì)表面專用防護(hù)產(chǎn)品。PVC材料表面通常過于光滑且易殘留油污、灰塵等污染物，會(huì)嚴(yán)重影響涂層附著力。因此必須進(jìn)行預(yù)處理，包括清潔去污、表面粗化或化學(xué)改性，以顯著提升涂層結(jié)合力。

在PVC材料上涂覆液體涂層前采用等離子表面處理技術(shù)，可顯著提升附著力、耐久性及整體涂裝性能。以下是該工藝的結(jié)構(gòu)化說明，包含處理流程、優(yōu)勢(shì)及注意事項(xiàng)：

等離子表面處理工藝：

清潔階段

1.通過電離氣體（等離子體）徹底清除PVC表面的有機(jī)污染物、油脂及灰塵，確?；诐崈?。

2.關(guān)鍵作用：消除可能影響附著力的弱界面層。

活化階段

1.過斷裂PVC中的C-Cl鍵并與等離子活性組分（如氧自由基）反應(yīng)，引入極性官能團(tuán)（-OH、-COOH等）。

2.將表面能從30–40 mN/m提升至60 mN/m以上，顯著改善涂層鋪展?jié)櫇裥浴?/p>

刻蝕階段

1.在PVC表面形成微納米級(jí)粗糙結(jié)構(gòu)，強(qiáng)化涂層機(jī)械咬合作用。

2.可通過功率、氣體類型、處理時(shí)間等參數(shù)精確調(diào)控。

核心優(yōu)勢(shì)：

附著力提升：通過極性官能團(tuán)實(shí)現(xiàn)強(qiáng)化學(xué)鍵合，微粗糙表面增強(qiáng)機(jī)械錨固

涂層均勻性：高表面能確保涂層均勻鋪展，減少針孔等缺陷

耐久性增強(qiáng)：顯著提升抗剝離、耐磨及耐濕/紫外/化學(xué)腐蝕性能

綠色環(huán)保：減少溶劑型底漆依賴，有效降低VOC排放

技術(shù)考量要點(diǎn)：

等離子體類型選擇

1.低壓等離子體：處理效率高，但需配備真空系統(tǒng)；

2.常壓等離子體：處理速度快，適用于連續(xù)化生產(chǎn)線。

工藝氣體選型

1.氧氣等離子體：適用于親水性涂層（可增加極性官能團(tuán)）；

2.氬氣/氮?dú)獾入x子體：適用于惰性表面活化或深度刻蝕。

解決方案：

均勻性保障：復(fù)雜結(jié)構(gòu)件采用旋轉(zhuǎn)夾具或多軸等離子系統(tǒng)；

成本控制：高附加值產(chǎn)品適用；常壓等離子體可降低運(yùn)行成本；

安全防護(hù)：配置通風(fēng)系統(tǒng)并規(guī)范氣體操作，嚴(yán)格管控臭氧/副產(chǎn)物。

質(zhì)量控制方案：

接觸角測(cè)試：驗(yàn)證表面能（θ＜90°表明潤(rùn)濕性達(dá)標(biāo)）；

附著力檢測(cè)：膠帶法（ASTM D3359）、剝離法或劃格法測(cè)試；

形貌分析：采用SEM/AFM表征處理后表面微觀結(jié)構(gòu)變化。

結(jié)論

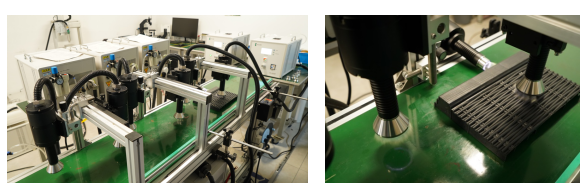

等離子預(yù)處理在分子層面改性PVC表面，可顯著提升涂層性能。通過定制等離子參數(shù)與工藝時(shí)序，制造商能為各類工業(yè)應(yīng)用實(shí)現(xiàn)可靠耐久的涂裝方案。該技術(shù)符合可持續(xù)制造趨勢(shì)，可降低廢品率并延長(zhǎng)產(chǎn)品壽命。我司專精于常壓低溫等離子技術(shù)，提供豐富的標(biāo)準(zhǔn)及定制解決方案，用于增強(qiáng)PVC材料及戶外制品的涂裝性能。典型應(yīng)用案例：戶外異型材預(yù)處理：適配寬200mm×高35mm的各類表面結(jié)構(gòu)PVC型材；智能噴頭系統(tǒng)：配置可切換等離子噴頭陣列，可根據(jù)工件寬度及產(chǎn)線速度自動(dòng)調(diào)節(jié)。
